Mô tả kết cấu

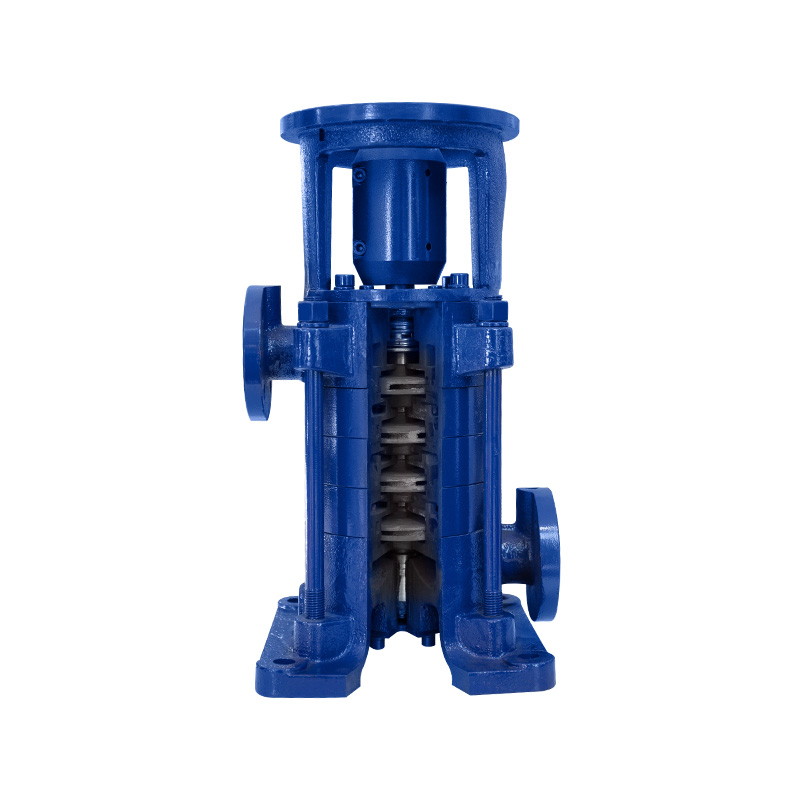

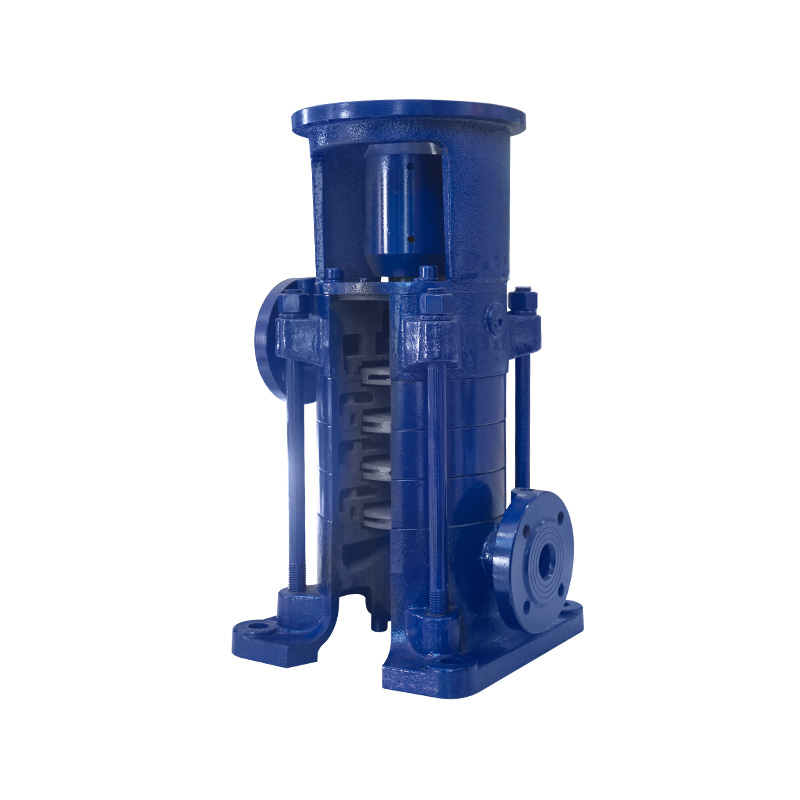

1. Loại bơm này có cấu trúc phân đoạn nhiều tầng thẳng đứng, có bu lông đến phần đầu vào, phần giữa, phần đầu ra được gắn chặt vào một bơm duy nhất, mỗi tầng được trang bị một cánh quạt và cánh dẫn hướng, lực dọc trục được cân bằng thủy động lực học và lực dọc trục dư do một hoặc một cặp ổ bi chịu.
2. Phốt trục sử dụng phốt cơ khí được thiết kế đặc biệt, nếu cần tháo phốt cơ khí thì không cần tháo động cơ, khớp nối vỏ trung gian có thể tháo ra để tháo phốt, với ưu điểm là thay thế, bảo trì dễ dàng.
3. Việc truyền động của máy bơm được dẫn động bởi động cơ thẳng đứng thông qua khớp nối vỏ được kẹp và máy bơm quay theo chiều kim đồng hồ khi nhìn từ đầu động cơ.
4. Cổng hút của máy bơm ở phía dưới và cổng xả ở trên cùng và vị trí tương đối của nó có thể được chọn theo yêu cầu của người dùng là một trong các 0°, 90°, 180°, 270° để lắp ráp và vận chuyển. Nói chung, máy bơm được vận chuyển ở 180°.
5. Lắp ráp mà không cần điều chỉnh, dễ tháo rời.
6. Động cơ có thể được trang bị loại phổ biến dòng YE2 tiêu chuẩn.
